Upgrade für die AGVs der Deutz AG

Schaarschmidt stattet fahrerlose Transportsysteme mit Lithium-Batterien aus

Zurück zur Übersicht

Auftraggeber: Maschinenbau Schaarschmidt GmbH

Standort: Gundelfingen an der Donau (BY)
Branche: Maschinenbau
Produkte: Lithium-Ionen-Traktionsbatterien sowie Ladetechnik

Inbetriebnahme: 2023

Ladestation

Fahrerlose Transportsysteme

Realisierte Sonderlösungen

Vom Blei- zum Lithiumantrieb

Die Maschinenbau Schaarschmidt GmbH mit Sitz in Gundelfingen an der Donau ist Hersteller für Sonder- sowie Serienmaschinen. Zum Produktportfolio zählen auch AGVs (Automated Guided Vehicles), die unter anderem in der Produktion der Deutz AG im Einsatz sind. Bisher wurden die Fahrzeuge mit Blei-Gel- oder Blei-Carbon-Batterien betrieben. Nun sollte eine Umstellung auf Lithium-Ionen-Traktionsbatterien erfolgen. Eine besondere Herausforderung lag in der komplexen Bauform der Batterie, da diese in T-Form im begrenzten Bauraum des AGV Platz finden musste. Das AGV transportiert beispielsweise Motor- und Antriebsstränge für Traktoren. Daher wurde zusätzlich eine Batterie mit ausreichend hoher Leistung benötigt, um kurzfristig auf große Energiemengen zugreifen zu können.

Die Lösung für maximale Performance und höchste Sicherheit

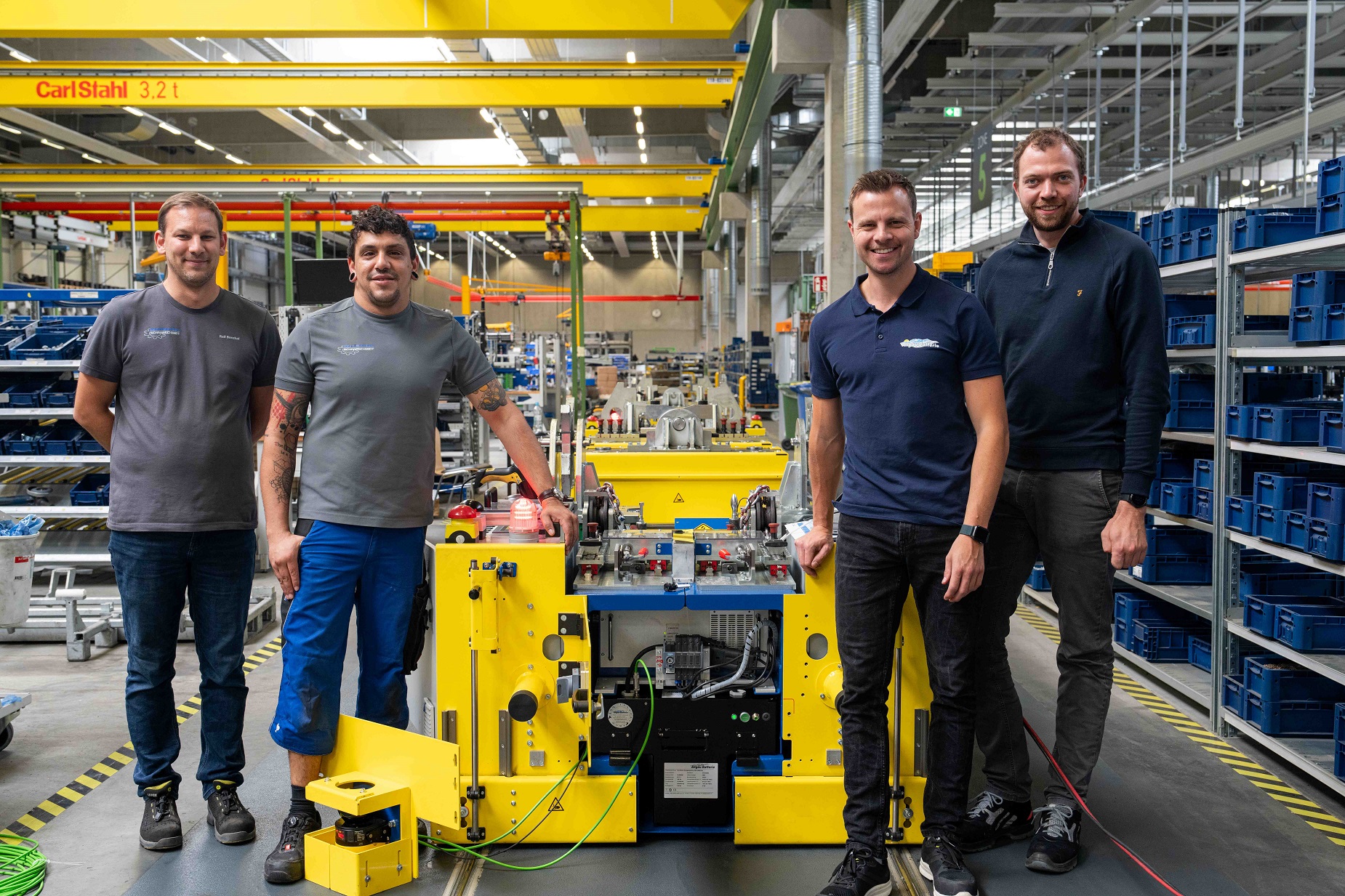

Anfang August 2023 nahm Allgäu Batterie vier Lithium-Ionen-Traktionsbatterien gemeinsam mit Maschinenbau Schaarschmidt bei der Deutz AG in Betrieb – ebenso wie die passende Ladetechnik. Jede Batterie besteht aus 27 Modulen sowie der Leistungselektronik und dem Batteriemanagementsystem. Da Allgäu Batterie die Lithium-Ionen-Batterien zu dem Zeitpunkt noch in der hauseigenen Manufaktur kundenindividuell herstellte, konnte zudem die spezielle T-Form der Batterie realisiert werden, sodass diese optimal in den Bauraum des AGV passt. Mit einer vergleichsweise hohen Spannung von 96 V kann die Energie schnell bereitgestellt werden, wovon die Produktion der Deutz AG durch die kurzfristig abrufbare, hohe Energiemenge profitiert.

Damit das Fahrzeug mit der Batterie kommunizieren kann, ist ein Converter in der Batterie verbaut, der eine Profinet-Schnittstelle zum AGV bereitstellt. Die AGVs kommen zukünftig in der Deutz-Produktion in Lauingen an der Donau zum Einsatz.

In der hauseigenen Manufaktur wurden die Module im Trog gemeinsam mit der Leistungselektronik und dem Batteriemanagementsystem verbaut. Anschließend wurden die Batterien mit dem speziell entwickelten Sondertrog in T-Form für den Kunden gefertigt und zur Auslieferung bereitgestellt. Die 110 kg schwere Lithium-Batterie wurde passgenau im AGV von Schaarschmidt platziert. Nach dem erfolgreichen Anschließen im Fahrzeug konnte die Inbetriebnahme starten.

Die Lithium-Ionen-Batterie bietet höchste Sicherheitsstandards und ist wartungsärmer als Blei-Säure-Batterien. Die Zwischenladefähigkeit ermöglicht die Nutzung der AGVs über die gesamte Schicht, während das intelligente Batteriemanagementsystem alle Prozesse innerhalb der Batterie überwacht und steuert. Die vier Lithium-Ionen-Batterien verfügen über eine Spannung von 96 V, eine Kapazität von 105 Ah und ein Gewicht von 110 kg. Die eingesetzten ALLtrac Plus Ladegeräte liefern einen Ladestrom von 24 Ah bei einer Spannung von 200 V.
